BP2861, AC/DC non isolated low PF step-down LED constant current driver chip
BP2861XJ是一款外置OVP降壓型LED恒流驅動芯片芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。芯片 ROVP引腳帶 Enable 功能，適用于開關調色和感應燈應用。 BP2861XJ芯...
Model:
Product Description:

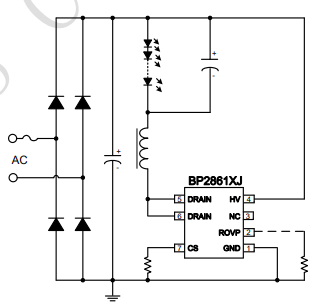

BP2861XJ是一款外置OVP降壓型LED恒流驅動芯片芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。芯片 ROVP引腳帶 Enable 功能，適用于開關調色和感應燈應用。 BP2861XJ芯片內部集成500V 功率開關，采用柵極退磁檢測技術和高壓JFET 供電技術，無需VCC電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。
與BP2866XJ引腳兼容 集成600V超快恢復二極管 無VCC 電容、無啟動電阻 集成高壓供電功能 外置防潮OVP功能 低母線電壓下不閃燈 多燈并聯無閃爍 Enable功能兼容開關調色和感應燈 士5% LED 輸出電流精度 LED短路保護 過熱調節功能 采用SOP7封裝
應用領域 LED 蠟燭燈 LED 球泡燈 其它LED照明
| 產品型號 | 封裝 | MOS內阻 | MOS耐壓 | 過溫 保護 | 開路保護 | 輸出電流@Vout=72V（mA) (Vin=176V-265V) | 最大輸出功率（W） (Vin=176V-265V) |
| BP2863X | ASOP-7 | 22Ω-12Ω | 500V | 140℃ | - | 120-190 | 18 |
| BP2863XJ | ASOP-7 | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2863XK | ASOP-7 | 22Ω-12Ω | 500V | 120℃ | - | 120-190 | 18 |
| BP2861XJ | SOP-7T | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2861XK | SOP-7T | 22Ω-4.8Ω | 500V | 120℃ | - | 120-380 | 30 |
| BP2821XK | ESSOP6 | 16Ω-8.5Ω | 500V | 120℃ | - | 180-380 | 30 |
| BP2866XJ | SOP-7D | 12Ω-2.0Ω | 500V | 140℃ | Y | 220-550 | 40 |
| BP2868XS | HSOP-7 | 4.8Ω-3Ω | 500V | 140℃ | Y | 530 | 43 |
| BP2826FK | ESSOP6 | 3Ω | 500V | 120℃ | - | 500 | 43 |
| BP2867XJ | DIP-7D | 5.8Ω-2.0Ω | 500V | 140℃ | Y | 380-550 | 50 |
