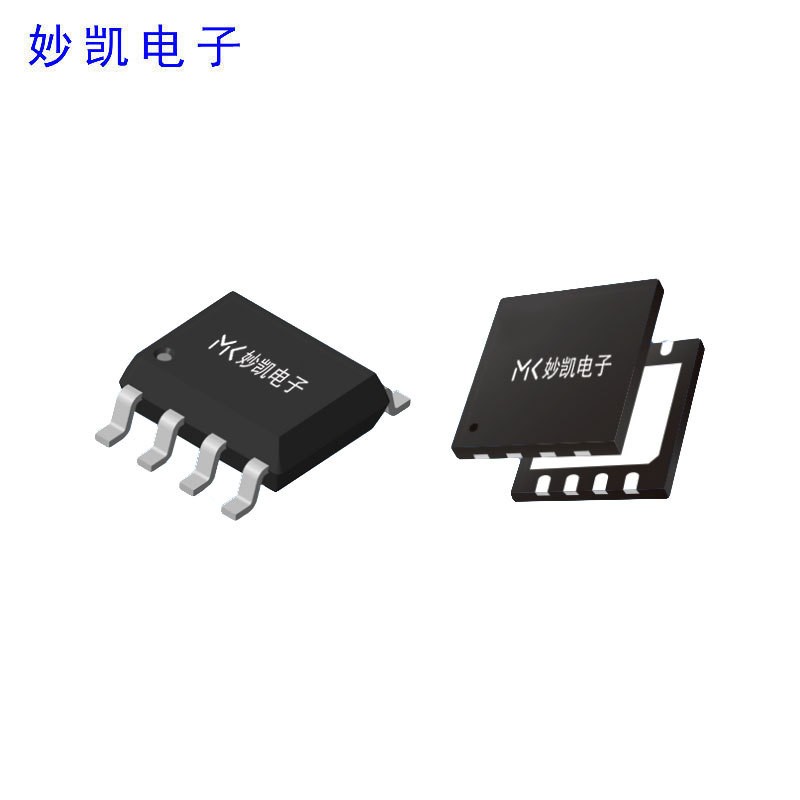

國產LM5021 離線式PWM控制驅動器 CD5021 替代TI5021

更新時間：2024-6-12 16:13:07??????瀏覽數量：

品牌：MK
型號：純國產LM5021
市場價： 10 優惠價： 9

特性：離線式脈寬調制PWM控制；控制模式：基于電流模式控制；輸入電壓：8V-30V；溫度范圍：-40℃~125℃；最大占空比：85%；封裝形式：VSSOP-8；

產品介紹

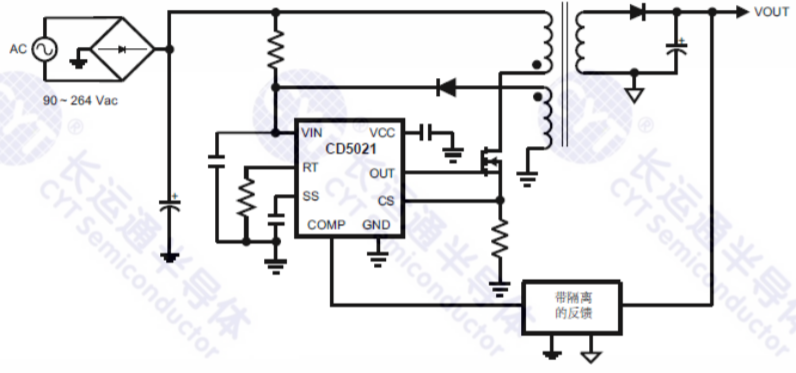

CD5021 國產PWM控制驅動器完美替代TI/LM5021，離線式脈寬調制（PWM）控制器采用電流模式控制實現高效離線式單端反激/正激電源轉換器的應用。包含超低啟動電流特性，可最大程度降低高壓啟動的功耗。間歇模式可降低輕負載條件下的功耗，從而實現節能應用。包括欠壓鎖定、逐周期電流限制、斷續模式過載保護、斜坡補償、軟啟動和振蕩器同步功能。該芯片工作頻率可通過外部電阻調節，頻率范圍最高達1MHz，總延時小于100ns。

功能描述：離線式脈寬調制PWM控制；

控制模式：基于電流模式控制；

輸入電壓：8V-30V；

溫度范圍：-40℃~125℃；

最大占空比：85%；

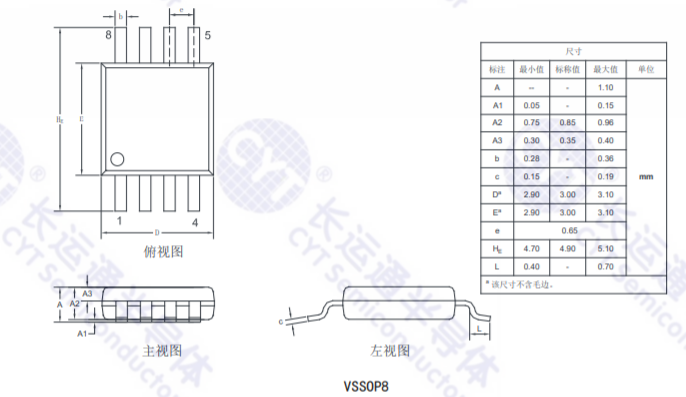

封裝形式：VSSOP-8；

型號	功能描述	控制模式	輸入電壓	溫度范圍	最大占空比	封裝形式	替代進口TI	規格書
CD5022	電流模式升壓、SEPIC 和反激式控制	基于電流模式控制	6V-60V	-40℃~125℃	90%	VSSOP-10	LM5022	預覽下載
CD5021	離線式脈寬調制PWM控制	基于電流模式控制	8V-30V	-40℃~125℃	85%	VSSOP-8	LM5021	預覽下載
CD5041	級聯PWM控制	基于電流模式控制	15V-90V	-40℃~125℃	—	TSSOP-16/WSON-16	LM5041	預覽下載
CD5032	電流型高壓PWM控制	基于電流模式控制	13V-100V	-40℃~125℃	76%	TSSOP-16	LM5032	預覽下載
CD5020	電流型高壓PWM控制	基于電流模式控制	13V~80V	-40℃~125℃	80%	VSSOP-10	LM5020	預覽下載
CD5020A	電流型高壓PWM控制	基于電流模式控制	13V~90V	-40℃~125℃	80%	VSSOP-10/WSON-10	LM5020A	預覽下載
CD5026	電流型有源嵌位PWM控制	基于電流模式控制	13V~100V	-40℃~125℃	76%	TSSOP-16/WSON-16	LM5026	預覽下載
CD5030	電流型高壓PWM推挽控制	基于電流模式控制	14V~90V	-40℃~125℃	50%	VSSOP-10/WSON-10	LM5030	預覽下載
CD5025	電壓型有源嵌位PWM控制	前饋電壓模式控制	13V~100V	-40℃~125℃	80%	TSSOP-16/WSON-16	LM5025	預覽下載
CD5035	半橋拓撲功率轉換PWM控制	電壓控制模式	13V~100V	-40℃~125℃	0%	HTSSOP-20/WQFN-24	LM5035	預覽下載
