S4723MB 開關調亮度專用芯片 帶記憶開關3段調光 三通道切換L1→L2→L3
產品描述：

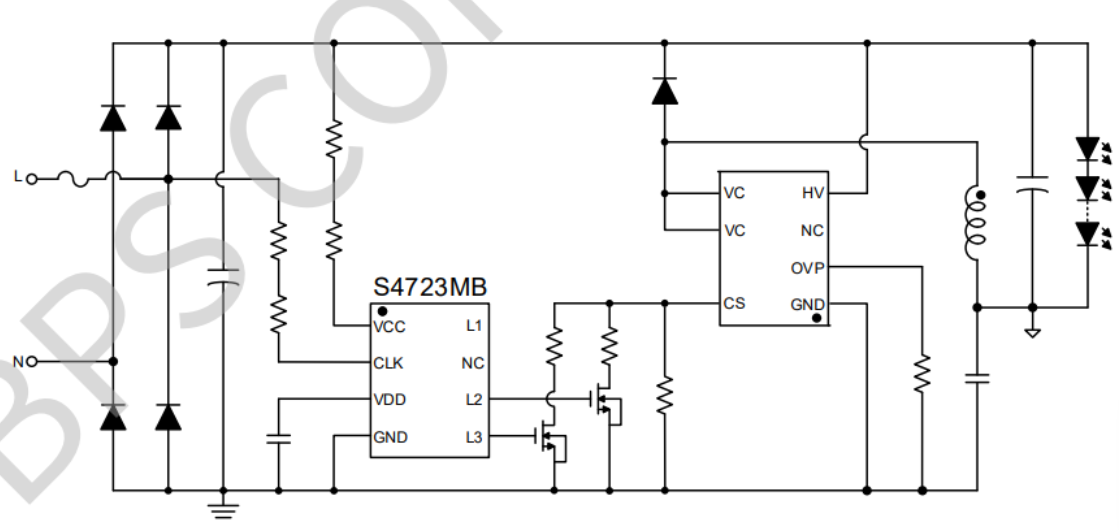

S4723MB是帶狀態記憶功能的開關調光調色控制器，有三個控制端口，可以通過調節恒流主控的限流電阻實現三段帶記憶開關調光，也可以搭配線性主控控制三路光源實現三路帶記憶開關調色。芯片內部設定狀態切換窗口時間Tsw(典型值3.2S)，關燈時間超過狀態切換窗口時間芯片會記住關燈前的狀態，下次開燈時直接呈現關燈前的狀態;關燈時間小于狀態切換窗口時間開燈可以實現狀態調節，增加了使用的便利性。 S4723MB通過檢測AC信號來判斷輸入開關的動作，并根據檢測結果對三個控制端口進行開關切換。三個控制端口可以驅動MOS管和晶閘管(線性調色方案可以搭配我司內置三路晶閘管的SCR093S實現低成本解決方案)。
優勢
狀態順序:L1→L2→L3 帶狀態記憶功能，使用更加便利 狀態存儲時間超過10年 開關次數可達10萬次以上 (記憶功能正常） 1S內開關兩次復位 狀態切換窗口時間內部計時3.2S 內置限壓電路，適用更寬的功率范圍
應用領域
關調光調色的 LED 電源
| 產品型號 | 封裝 | 功率管 | 最大電流/功率 | 復位時間 | 功率段調整 |
| S4422B | SOT23-5 | 3Ω / 40V | 260mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4525S | SOP8 | 0.6A 400V SCR | 260mA/50W | 內置11S | A->B->(A+B)/2 |
| S5542SP | SOP8 | 16Ω / 500V | 120mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4523B | SOT23-5 | / | 不限 No limit | 內置12S | A->B->A+B |
| S4523RB | SOT23-5 | / | 不限 No limit | 內置6S | A+B->A->B |
| BP5823CH | HSOP7 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CJ | ESOP-8 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CH | ESOP-8 | / | 379W | 內置7S | B->A->(A+B)/2 |
| S4120MB | SOT23-6 | 外置MOS管/SCR | 不限 | 1S開關2次 | A->B->(A+B)/2 |
| S4225MB | SOP8 | 1A 400V SCR | 300mA | 1S開關2次 | A->B->(A+B)/2 |
| S4226MB | SOP8 | 1A 400V SCR | 300mA | 10S開關7次 | A->(A+B)/2->B |
| S4512MB | SOP8 | 0.8A 400V SCR | 260mA | 10S開關7次 | A->B->(A+B)/2 |
| S4165M | SOT23-6 | / | / | 1S開關2次 | 100%->50%->12% |
| S4723MB | SOP8 | 外置MOS管/SCR | / | 1S開關2次 | A->B->C |
| S4223MD | SOT23-6 | / | / | 1S開關2次 | A->B->A+B |
