QX4115是一款降壓、恒流、高效率的高亮度LED驅動器。QX4115特別適合寬輸入電壓和寬負載范圍的應用，輸入電壓范圍從8V到30V，負載輸出電壓可從3V到28V。通過外接電阻可以設定輸出電流，輸出電流可達1.2A，且恒流精度高。QX4115只需很少的外接元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現PWM和線性調光功能，且當VpM=OV時，整個芯片關斷進入低功耗待機模式。另外，當DIM腳接NTC電阻到地可實現輸出LED過溫電流補償功能。由于采用滯環控制方式，QX4115對負載瞬變具有非常快的響應速度，最高工作頻率可達1MHz。QX4115內置負載開路和負載短路保護功能，有效地保護恒流控制系統。

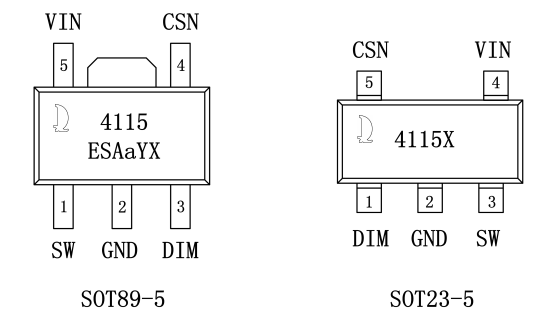

QX4115采用SOT89-5和SOT23-5封裝。

應用范圍

? 低壓 LED 射燈/低壓工業用燈  ? 車載 LED 燈  ? LED 備用燈  ? LED 信號燈  ? LED 舞臺燈
