M4115,DC-DC LED恒流驅動芯片 40V 1.2A 平替 PT4115 PT4119 OC5219

最高耐壓 40V,輸出電流 1.2A,寬輸入電壓 8V~30V,電流精度:±5%,效率:97%,負載開路和短路保護,PWM和線性調光
  • M4115
  • SOT89-5
  • SOT23-5
  • 品 牌:MK
  • 參考價:0.19    庫 存:99999++
  • 數 量:
  • 產品描述:

    M4115是一款降壓、恒流、高效率的高亮度LED驅動器。M4115特別適合寬輸入電壓和寬負載范圍的應用,輸入電壓范圍從8V到30V,負載輸出電壓可從3V到28V。通過外接電阻可以設定輸出電流,輸出電流可達1.2A,且恒流精度高。

    M4115只需很少的外接元件就可實現降壓、恒流驅動功能,并可以通過DIM引腳實現PWM和線性調光功能,且當VpM=OV時,整個芯片關斷進入低功耗待機模式。另外,當DIM腳接NTC電阻到地可實現輸出LED過溫電流補償功能。由于采用滯環控制方式,M4115對負載瞬變具有非常快的響應速度,最高工作頻率可達1MHz。

    M4115內置負載開路和負載短路保護功能,有效地保護恒流控制系統。

    M4115采用SOT89-5和SOT23-5封裝。

    應用范圍

    ? 低壓 LED 射燈/低壓工業用燈  ? 車載 LED 燈  ? LED 備用燈  ? LED 信號燈  ? LED 舞臺燈

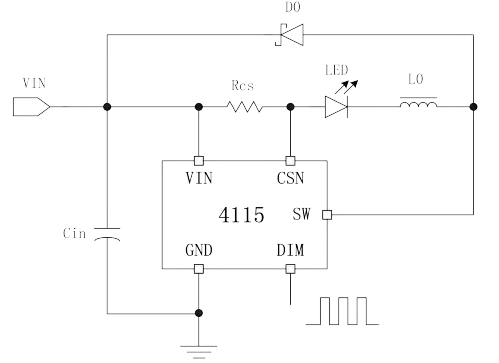

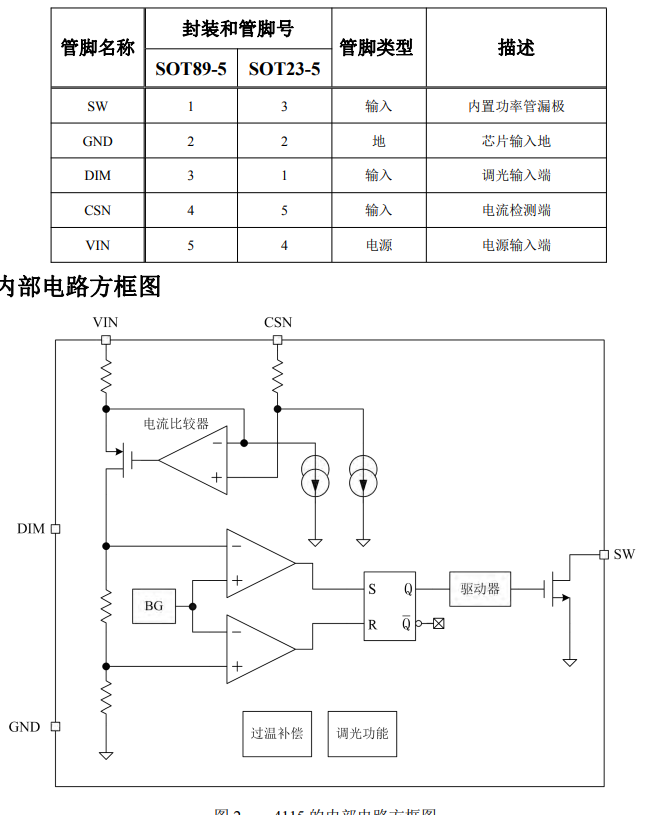

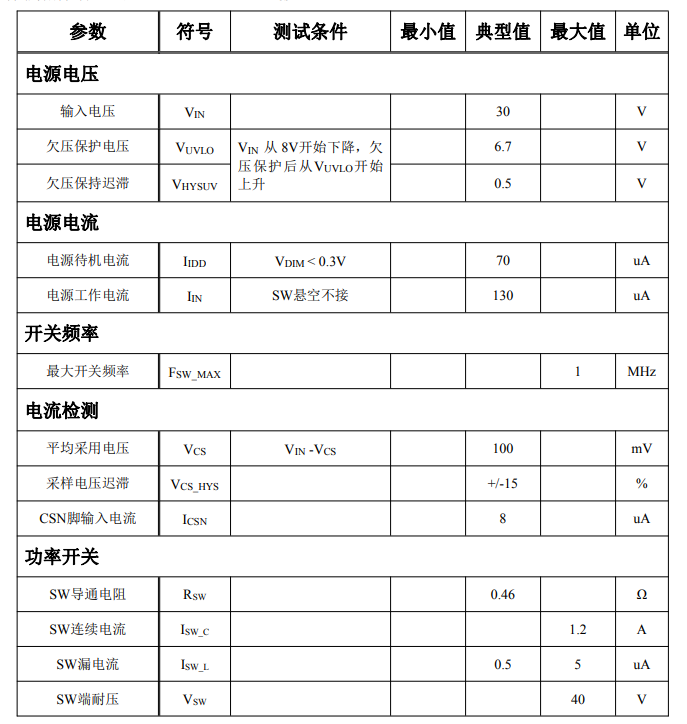

    M4115 是一款降壓、恒流、高效率  的高亮度 LED 驅動器。芯片內部電路包括  電流比較器、高/低端電壓檢測比較器、RS  觸發器、驅動器、功率開關管、過溫保護  電路、參考電壓電路 BG 和 LDO 電路等,  如圖 2 的內部電路方框圖所示。其中,高/  低端電壓檢測比較器、RS 觸發器組成一個遲滯比較器;參考電壓電路提供穩定的比  較閾值電平,并且由于采用內部的修正技  術,保證了輸出電流的高精度和低溫度漂  移,輸出電流精度達到±5%;過溫保護電  路在芯片結溫過高(130°C)時自動降低  輸出電流,保護芯片和系統,從而使得電  路能夠安全地輸出較大電流,提高了可靠性。

    開路保護  4115 具有內在開路保護功能,負  載一旦開路,芯片的 SW 處于懸空狀態,  芯片將被設置于安全的低功率模式,因此  LED 負載開路時 LED 和芯片都是安全的。  負載重新連接后進入正常的工作狀態。

    輸入電容  在電源輸入必須就近接一個低等效串  聯電阻(ESR)的旁路電容,ESR 越大,  效率損失會變大。該旁路電容要能承受較  大的峰值電流,并能使電源的輸入電流平  均,減小對輸入電源的沖擊。直流輸入時,  該旁路電容的最小值為 4.7uF,在交流輸  入或低電壓輸入,旁路電容需要 100uF 的  鉭電容或類似電容。該旁路電容盡可能靠  近芯片的輸入管腳。  為了保證在不同溫度和工作電壓下的  穩定性,建議使用 X5R/X7R 的電容。

    電感選取  4115 推薦使用的電感參數范圍為  27uH ~ 100uH。電感的飽和電流必須要比  輸出電流高 30%到 50%。  LED 輸出電流越小,建議采用的電感  值越大。在電流能力滿足要求的前提下,  希望電感取得大一些,這樣恒流的效果會  更好一些。電感器在布板時請盡量靠近  VIN 和 SW,以避免寄生電阻所造成的效  率損失。

    二極管選取  為了保證最大的效率以及性能,二極  管(D0)應選擇快速恢復、低正向壓降、  低寄生電容、低漏電的肖特基二極管,電  流能力以及耐壓視具體的應用而定,但應  保持30%的余量,有助于穩定可靠的工作。  另外值得注意的一點是應考慮溫度高  于 85℃時肖特基的反向漏電流。過高的漏  電會導致增加系統的功率耗散。AC12V 整  流二極管(D0)一定要選用低壓降的肖特基二極管,以降低自身功率耗散。
