iML8685是有源負載電流調節器，用于切相調光的AC分階驅動LED照明系統。有源負載電路可以為調光器提供TRIAC的維持電流以及R/C電路的充電電流路徑。它可以幫助穩定TRIAC操作并增加燈系統 的調光范圍。

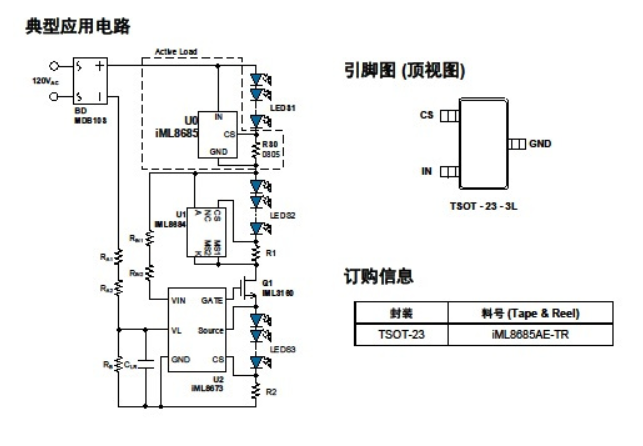

iML8685的應用架構是與LED串并聯連接。其在LED處于關閉狀態時傳導電流，并且在LED處于開啟 狀態時停止傳導電流。有源負載電路可以與LED燈珠放在同一個板 上，也可以單獨放置在另一塊兒板上。PCB設計非常靈活，可滿足各種形狀要求，特別適用于LED球泡燈和LED管燈。

特征

·3V至80V輸入工作范圍。

·250mV低電流檢測電壓。

·線性過溫保護。

應用

A系列LED球泡燈

·LED蠟燭燈

·LED管燈

·LED筒燈

·LED天花燈

·ACLED光引擎
